       电离辐射料位计国家标准 GB 11923-89 试验方法
电离辐射料位计国家标准 GB 11923-89
1.主题内容与适用范围
2.引用标准
3.术语与符号
4.产品分类
5.技术要求
6.试验方法
6.1 基本性能试验
基本性能的全部试验均在参比工作条件下(见表9)进行。

对于某些试验,在无异议时,可以在下述大气条件下进行:
表9 参比工作条件

对于某些试验,在无异议时,可以在下述大气条件下进行:
a.环境温度:15~35℃;
b.环境相对湿度:45%~75%;
c.大气压力:86~106kPa。
6.1.1 基本误差和有效测量范围
本试验在试验容器上进行,试验容器各点料位约定真值的测量误差不得大于料位计示值误差的1/3.
在本有效测量范围内,至少选择五个测量点,五点均布(包括有效测量范围的两端和中间各取一点),在每一个测量点上至少进行十次测量(在料位上升和下降两个方向上各测5次),其中的最大误差不得超过料位计的基本误差限。
6.1.2 开观点和开关差
料位计的开观点和开关差可以用下述两种方法中的任一种进行。
方法一:
用信号发生器的输出信号来模拟探头的输出信号,并使该模拟信号的大小及信号源内阻尽可能地与探头输出信号相同,且信号发生器的性能不应影响料位计的性能指标。
实验前,先用模拟试验源求得该模拟信号与输入量之间的对应关系。
试验时,预置开观点,在料位计的电测量部件的信号输入端输入并调节模拟信号,使开关输出信号发生跳变,此时的模拟信号所换算成的相应输入量,即为料位计的开观点。而开关输出信号正、负跳变时的输入量之差,即为料位计的开关差。
方法二:
试验前,先将模拟试验源和探头安装在模拟试验装置上,调节模拟试验源和探头之间的距离,以改变输入量的大小,使输入量可以在Ia-Ib之间变化。
试验时,先预置开观点,通过改变模拟试验源于探头之间的距离,使开关输出信号发生跳变,此时的输入量即为开关点。开关输出信号正负跳变时的输入量之差,即为料位计的开关差。试验时,为了减小电流辐射统计涨落的影响,允许人为增大电路的时间常数。
当两种方法的试验结果不一致时,则以方法一为仲裁试验方法。
6.1.3
开观点的调节范围
按6.1.2中的方法,在开观点的调节范围内选择5个点(包括开观点调节范围的两端),检验开关状态转换正常与否。
6.1.4 稳定性
料位计的稳定性试验在模拟试验装置上进行。
6.1.4.1 统计涨落
利用模拟试验源和吸收体,使料位计工作在有效测量范围内量程的10%、50%、90%点上,记录输出信号,由统计涨落引起的不稳定性用偏离输出信号统计平均值的±σ表示,可以三个测量点分别表示,也可取三者中的最大值为该料位计的统计涨落。
6.1.4.2 长期稳定性
使料位计工作在有效测量范围内量程的25%处,分别记录料位计在8h和48h内的输出信号,用其统计平均值与初始输出信号的统计平均值的最大偏离表示该料位计在8h和48h的稳定性。
6.1.4.3 开观点和开关差的漂移
料位计的开观点和开关差的稳定性试验按6.1.2的方法进行。试验时,吧料位计的开关点设置在0.5Ia处,在做8h稳定性试验时,每隔2h测一次开观点和开关差,在做48h稳定性试验时,每隔4h测一次开观点和开关差。为了计入测量头的不稳定性,在使用方法一时每次测量开关点和开关差之前,都应用模拟试验源对模拟信号进行校正,开观点的最大漂移量与试验所选择的开观点的百分比为料位计开观点的漂移,而开关差的最大漂移量与开关差的百分比为料位计开关差的漂移。
6.1.5 开关时间
本标准规定料位计的开关时间的测试在下述条件下进行:首先预置料位计的开关点与0.5Ia处,然后在模拟试验源和探头之间迅速插入一个吸收体,使照射到探头的电离辐射量从Ia阶跃变化到0.25Ia,测量从插入吸收体开始到开关输出信号发生跳变所需的时间作为料位计的开关时间,并说明Ia的数值。
吸收体的插入时间必须小于开关时间的十分之一。
6.1.6 平均建立时间
在模拟试验源和探头之间迅速插入一个吸收体,使照射到探头的电离辐射量从Ia开始产生一个足够大的阶跃变化,测量从插入吸收体开始到输出信号达到并保持在最终平均值±2σ噪声带内所需要的时间为建立时间。三次测量的建立时间的平均值为料位计的平均建立时间。对于数字量测量仪表,平均建立时间应为采样时间的整数倍。反方向的建立时间通过取出吸收体的方法进行。
吸收体的插入与取出的时间必须小于平均建立时间的十分之一。
6.1.7 时间常数
本标准规定仅用电信号模拟探头输出信号的方法进行,在电测量部件的信号输入端产生一个阶跃变化,记录从模拟信号产生阶跃变化开始到输出信号第一次达到最终变化量的63.2%时所需的时间,取三次记录中的最小值为料位计的时间常数。
模拟信号阶跃变化必须在时间常数的十分之一的时间内实现。
6.1.8 线性度
本试验在使用现场或试验室的料筒上进行。

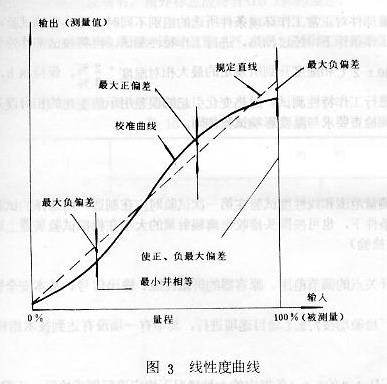

使容器中的料位递增或递减,在料位计的有效测量范围内均布的十个料位点上进行多次循环测量后,分别取各料位点上所测结果的平均值来确定仪表的校准曲线。线性度可用校准曲线和规定直线(规定直线可以通过使正、负最大偏差最小并相等的方法获得)的最大偏差表示(如图3),也可用回归分析法,亦即用其线性相关系数表示,同时应说明±2σ的极限值。
线性度曲线
6.1.9 重复性
本试验在有效范围内进行,对重复产生的同一被测料位点应测量十次(允许在每次测量前对仪表重新校准),试验结果用测量值的相对偏差表示。
6.2 影响量试验
全部影响量试验均应在模拟试验装置上进行。试验时,仪表工作在有效测量范围内或在开观点的调节范围内的任意一点。除被试的影响量可以改变外,其他影响量均应保持在规定的参比工作条件下。
6.2.1 电源电压影响
测量由于电源电压变化产生的影响时,电源电压应按下列情况变化:
a. 电源电压从公称值增加到允许变化范围的上限;
b. 电源电压从公称值减低到允许变化范围的下限。
对连续输出信号必须记录下列测量数据:
a. 在开始的1分钟内,测量是指的最大变化(与电源电压公称值时的示值相比);
b. 15分钟后测量示值的变化(与电源电压为公称值时的示值相比)。
电源电压变化引起的误差用示值变化的相对误差表示。
对开关输出信号,按6.1.2的方法测量开观点的变化,电源电压变化引起的误差可用开观点和开关差变化的相对误差表示。
6.2.2 温度影响
当测量头和电测量部件对正常工作环境所选的组别不同时,环境温度影响试验可以分别进行。
被试验部件置于恒温箱内,其他部件处于参比工作条件下,恒温箱的温度按:20±3℃;温度的额定使用范围上限值±2℃;20±2℃;温度的额定使用范围下限值±3℃;20±2℃顺序进行循环。在每一温度下至少保持2小时后,对连续输出信号,记录料位计的示值,环境温度变化引起的误差用每10℃变化引起的示值变化的相对误差表示,对开关输出信号,按6.1.2的方法测量开观点的变化,环境温度变化引起的误差用每10℃变化引起的开关点的相对误差来表示。
试验结束后,对仪表进行目测检测,不应有锈蚀、裂纹、涂覆层剥落等损伤;文字和标志应清晰,控制机构应灵活,紧固件应无松动;塑料件应无起泡开裂、变形等现象,灌注物应无溢出现象。
6.2.3 湿热影响
当测量头和电测量部件对正常工作环境条件所选的组别不同时,湿热影响试验可以分别进行。
受试仪表在参比工作条件下,经过预热,进行工作特性测试,再将被试部件处于断电状态,置于湿热箱内,温度升到40±2℃和湿度升到所规定的最大相对湿度+2% -3%,保持48h,试验结束前4h接通电源进行预热,并进行工作特性测试。湿热变化引起的误差用示值变化的相对误差来表示。
试验结束后,目测检查要求与温度影响试验相同
